舒乐板网，又称地热网片，是地板采暖专用网片，可增强绝热板材的整体强度，并便于安装和固定加热管。我公司生产的舒乐板网采用优质Q235低碳钢丝排焊而成，具有网面平整、焊点牢固、网孔均匀等特点的网格状丝网产品。



产品规格：

规格	丝径(MM)	网孔(CM)	净重(KG)
1M×2M	2.00	10×10	1.06
1M×2M	2.00	15×15	0.67
1M×2M	2.00	20×20	0.56
1M×2M	2.50	10×10	1.65
1M×2M	2.50	15×15	1.04
1M×2M	2.50	20×20	0.88
1M×2M	3.00	10×10	2.38
1M×2M	3.00	15×15	1.5
1M×2M	3.00	20×20	1.27

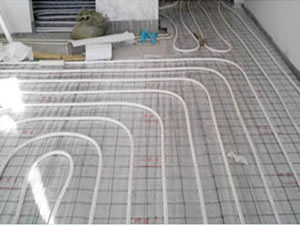

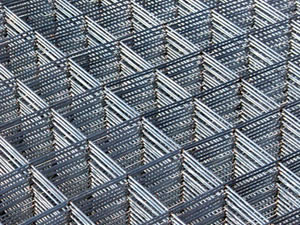

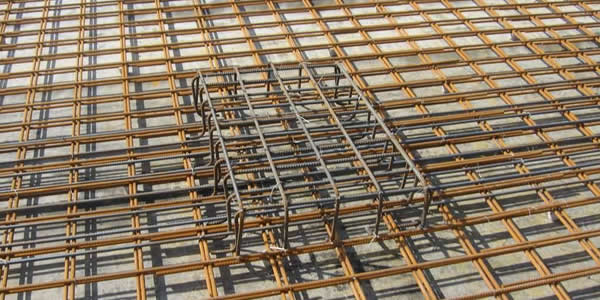

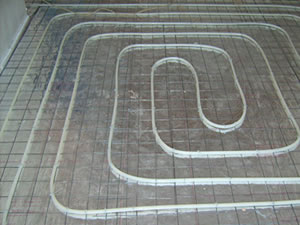

舒乐板网1	舒乐板网2
舒乐板网3	舒乐板网4

舒乐板网5





电焊网工艺流程



一、电焊网焊接工艺

1、先把纬丝通过调直机调直，放在送丝机上，注意两边放齐。径丝通过输线板。
2、根据丝和网孔的大小，调整变压器档位（1-8），同时辅助调整热量档位。（参见表1）
3、调整偏心轮行程，调整拉杆长度到适当位置。调整触头压力。

4、启动点火开关，启动电机，慢慢启动调速表，开始焊网。

表1

目数	丝径mm	变压器档位（1-8）
1/2″×1/2″	0.4-0.6	1-3
	0.7-1.0	5-6
	1.1-1.2	7-8
1″×1″	0.45-0.7	1-3
	0.8-1.0	4-5
	1.1-1.7	6-7
1″×2″	0.7-1.0	2-3
	1.1-1.5	4-5
	1.6-2.0	6-8
2″×2″	0.7-1.0	2-3
	1.1-1.5	4-5
	1.6-2.3	6-8
3″×3″ 4″×4″	1.0-1.3	3-4
	1.4-230	5-8
3/4″×3/4″	0.5-0.7	1-3
	0.8-1.0	4-5
	1.0-1.3	6-7



二、焊网工艺

1、使用设备：点焊网机
2、操作步骤
（1）启动电源，开动机器的各个按钮，使机器进入预备状态。
（2）将丝（经丝）穿入点焊网机的模具内。
（3）开动机器，使其进入到工作状态，电焊网机将按定好的尺寸把丝（纬丝）依次点焊在经丝上。
（4）点焊网机电流调节表

丝径mm	级别	电流调节档位	周波
4-6	1	1、1、1	1-3
	2	1、2、1
	3	2、1、1
3-4	4	1、2、2	2
	5	2、1、2
	6	1、1、2
2-3	7	2、2、1	1-2
	8	2、2、2



三、电焊网焊接工艺
1、先把纬丝通过调直，放在落丝料斗上，同时将经丝调直，放在送丝机上。
2、根据钢筋直径的大小、网孔尺寸调整焊接电流、时间和转速大小。（见表3）
3、调整偏心轮行程，调整拉杆长度到适当位置。
4、启动点火开关，启动电机，慢慢启动调速表，开始焊网。

表3

网格尺寸cm	钢筋直径mm	电流档位0-120	时间档位（0-120）	转速0-1800r/min
5×5	3.0-4.5	100	4	1500
	4.5-5.0	120	6
	5.0-6.0	120	9
6×6	3.0-4.5	100	3
	4.5-5.0	120	4
	5.0-6.0	120	9
8×8	3.0-4.5	100	3
	4.5-5.0	120	4
	5.0-6.0	120	9
10×10	3.0-4.5	80	2
	4.5-5.0	100	4
	5.0-6.0	120	6-8
15×15 20×20	3.0-4.5	80	2
	4.5-5.0	100	3
	5.0-6.0	120	6-8



注：上述数据以1m网宽为例，其他网宽参照执行。网宽增加则电流、时间可适当调整。





电焊网计算公式



电焊网通用计算公式：丝经x丝经x目数x长x宽÷2=kg

目数=1英寸(25.4mm)÷孔径（净）

1英寸电焊网重量计算公式： 丝经×丝经× 长 x 宽÷2= kg

1英寸x1/2英寸电焊网重量计算公式： 丝经× 丝经× 长 x 宽÷4 x 3= kg

1/2英寸电焊网重量计算公式： 丝经×丝经× 长 x 宽= kg

1/3英寸电焊网重量计算公式： 丝经×丝经× 长 x 宽 x 3 x 048= kg

1/4英寸电焊网重量计算公式： 丝经× 丝经× 长 x 宽x 2= kg

3/4英寸电焊网重量计算公式： 丝经× 丝经× 长 x 宽÷2 x 133= kg

3/8英寸电焊网重量计算公式： 丝经× 丝经× 长 x 宽x 135= kg

5/8英寸电焊网重量计算公式： 丝经× 丝经× 长 x 宽÷5 x 8÷2= kg

2英寸x4英寸电焊网重量计算公式：丝经× 丝经× 长 x 宽÷2x 0375= kg

1英寸x2英寸电焊网重量计算公式：丝经× 丝经× 长 x 宽÷2x 075= kg

2英寸x3英寸电焊网重量计算公式：丝经× 丝经× 长 x 宽÷2x 0415= kg

2英寸 x 2英寸电焊网重量计算公式：丝经× 丝经× 长 x 宽÷4= kg

3英寸 x 3英寸电焊网重量计算公式： 丝经× 丝经× 长 x 宽÷6= kg

4英寸x4英寸电焊网重量计算公式： 丝经× 丝经× 长 x 宽÷2x 025= kg

3英寸x4英寸电焊网重量计算公式： 丝经× 丝经× 长 x 宽÷2x 029= kg

电焊网卷径计算方法=丝径×长×255 之后开方





电焊网中英对照翻译



中文	英文
荷兰电焊网	Holland Electric Welded Wire Mesh
大型电焊网	Heavy Electric Welded Mesh
特种电焊网	Special Electric Welded Wire Mesh
不锈钢电焊网	Stainless Steel Electric Welded Mesh
电焊网片	Welded Wire Mesh Panel
涂塑电焊网	Coated Welded Wire Mesh
重型电焊网	Heavy Welded Wire Mesh
热镀电焊网	Hot Dipped Welded Wire Mesh
PVC涂塑电焊网	PVC Coated Welded Wire Mesh
铁丝电焊网	Iron Wire Welded Wire Mesh
镀锌电焊网	Galvanized Welded Wire Mesh
冷镀电焊网	Cold-plated Welded Wire Mesh
镀铬电焊网	Chrome-plated Welded Wire Mesh
热镀锌电焊网	Hot dip galvanized Welded Wire Mesh
电镀锌电焊网	Electro-galvanized Welded Wire Mesh
石油用网电焊网	Oil Mesh Welded Wire Mesh







☞ 特殊规格可按要求加工订做
