电焊网片选用优质铁丝，由精密的自动化网片排焊机焊接成型，具有网面平整，结构坚固，整体性强的特点。成型后再热镀锌或 PVC 硫化涂塑，防腐蚀抗老化能力成倍提高。它是整个铁质筛网中防腐蚀性能最强的，也是铁质筛网用途最广泛的网类之一。优质的防腐蚀性使它在饲养业中倍受青睐，平滑整齐的网面，增加了观感，能起一定的装饰作用，此特点也使它在采矿业中有所表现，由于采用低碳优质的材质作原料，使电焊网片独具一般铁质筛网不具有有柔韧性，确定了它在使用过程中的可塑性，从而可用于五金工艺方面的深加工制造。



材料： 优质低碳钢丝、镀锌钢丝、不锈钢丝



分类：
电镀锌电焊网片
热镀锌电焊网片
PVC 喷塑电焊网片
不锈钢电焊网片



编织及工艺：分先焊后镀、先镀后焊，又分热镀锌、电镀锌、PVC涂塑、浸塑



特点:
网面平整，网目均匀
防腐、防锈性能强
色泽光亮、整体性强
在局部裁或局部承受力也不会发生松散现象
由优质的低碳钢丝和不锈钢通过自动化系统和精密的焊接技术焊接而成，焊点坚固



用途：
电焊网片广泛用于矿山，商业，交通、建筑业的（墙体用网，地板采暖用网），装饰，园林绿化防护，各行业的护栏，混凝土公路，机场跑道，隧道，桥梁，管道通信，水利，发电厂，坝基，港口，江提防护墙，仓库等各类工程建设中的钢筋混凝土结构用网等。

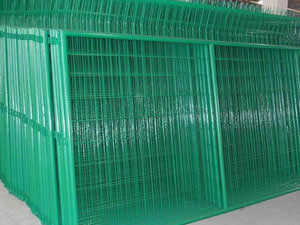

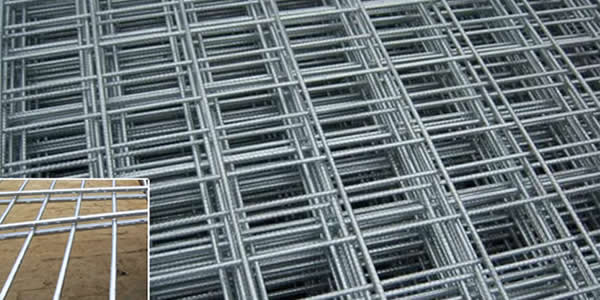

电焊网片1	电焊网片2

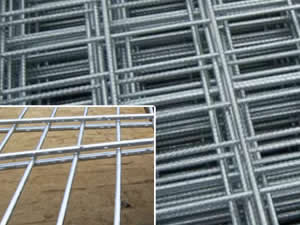

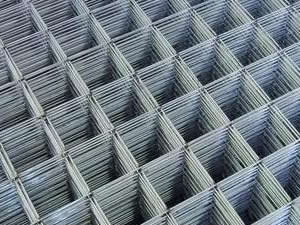

电焊网片3	电焊网片4

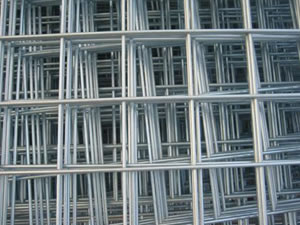

电焊网片5

产品规格：

丝径	目数
	英寸	毫米
1.5mm	1/2" X 1/2"	12.7mm X 12.7mm
2mm	1" X 1"	25.4mm X 25.4mm
3mm	1" X 1"	25.4mm X 25.4mm
3mm	1-1/4" X 1-1/4"	31.7mm X 31.7mm
4mm	1-1/2" X 1-1/2"	38mm X 38mm
4mm	1-1/2" X 1-1/2"	38mm X 38mm
4mm	1-1/2" X 1-1/2"	38mm X 38mm
2mm	2" X 2"	50.8mm X 50.8mm
3mm	2" X 2"	50.8mm X 50.8mm
3mm	2" X 2"	50.8mm X 50.8mm
4mm	2" X 2"	50.8mm X 50.8mm
4mm	2" X 2"	50.8mm X 50.8mm
4mm	2" X 2"	50.8mm X 50.8mm
4mm	2" X 2"	50.8mm X 50.8mm
5mm	2" X 2"	50.8mm X 50.8mm
5mm	2" X 2"	50.8mm X 50.8mm
6mm	4" X 2"	101.6mm X 50.8mm
6mm	4" X 4"	101.6mm X 101.6mm







电焊网工艺流程



一、电焊网焊接工艺

1、先把纬丝通过调直机调直，放在送丝机上，注意两边放齐。径丝通过输线板。
2、根据丝和网孔的大小，调整变压器档位（1-8），同时辅助调整热量档位。（参见表1）
3、调整偏心轮行程，调整拉杆长度到适当位置。调整触头压力。

4、启动点火开关，启动电机，慢慢启动调速表，开始焊网。

表1

目数	丝径mm	变压器档位（1-8）
1/2″×1/2″	0.4-0.6	1-3
	0.7-1.0	5-6
	1.1-1.2	7-8
1″×1″	0.45-0.7	1-3
	0.8-1.0	4-5
	1.1-1.7	6-7
1″×2″	0.7-1.0	2-3
	1.1-1.5	4-5
	1.6-2.0	6-8
2″×2″	0.7-1.0	2-3
	1.1-1.5	4-5
	1.6-2.3	6-8
3″×3″ 4″×4″	1.0-1.3	3-4
	1.4-230	5-8
3/4″×3/4″	0.5-0.7	1-3
	0.8-1.0	4-5
	1.0-1.3	6-7



二、焊网工艺

1、使用设备：点焊网机
2、操作步骤
（1）启动电源，开动机器的各个按钮，使机器进入预备状态。
（2）将丝（经丝）穿入点焊网机的模具内。
（3）开动机器，使其进入到工作状态，电焊网机将按定好的尺寸把丝（纬丝）依次点焊在经丝上。
（4）点焊网机电流调节表

丝径mm	级别	电流调节档位	周波
4-6	1	1、1、1	1-3
	2	1、2、1
	3	2、1、1
3-4	4	1、2、2	2
	5	2、1、2
	6	1、1、2
2-3	7	2、2、1	1-2
	8	2、2、2



三、电焊网焊接工艺
1、先把纬丝通过调直，放在落丝料斗上，同时将经丝调直，放在送丝机上。
2、根据钢筋直径的大小、网孔尺寸调整焊接电流、时间和转速大小。（见表3）
3、调整偏心轮行程，调整拉杆长度到适当位置。
4、启动点火开关，启动电机，慢慢启动调速表，开始焊网。

表3

网格尺寸cm	钢筋直径mm	电流档位0-120	时间档位（0-120）	转速0-1800r/min
5×5	3.0-4.5	100	4	1500
	4.5-5.0	120	6
	5.0-6.0	120	9
6×6	3.0-4.5	100	3
	4.5-5.0	120	4
	5.0-6.0	120	9
8×8	3.0-4.5	100	3
	4.5-5.0	120	4
	5.0-6.0	120	9
10×10	3.0-4.5	80	2
	4.5-5.0	100	4
	5.0-6.0	120	6-8
15×15 20×20	3.0-4.5	80	2
	4.5-5.0	100	3
	5.0-6.0	120	6-8



注：上述数据以1m网宽为例，其他网宽参照执行。网宽增加则电流、时间可适当调整。





电焊网计算公式



电焊网通用计算公式：丝经x丝经x目数x长x宽÷2=kg

目数=1英寸(25.4mm)÷孔径（净）

1英寸电焊网重量计算公式： 丝经×丝经× 长 x 宽÷2= kg

1英寸x1/2英寸电焊网重量计算公式： 丝经× 丝经× 长 x 宽÷4 x 3= kg

1/2英寸电焊网重量计算公式： 丝经×丝经× 长 x 宽= kg

1/3英寸电焊网重量计算公式： 丝经×丝经× 长 x 宽 x 3 x 048= kg

1/4英寸电焊网重量计算公式： 丝经× 丝经× 长 x 宽x 2= kg

3/4英寸电焊网重量计算公式： 丝经× 丝经× 长 x 宽÷2 x 133= kg

3/8英寸电焊网重量计算公式： 丝经× 丝经× 长 x 宽x 135= kg

5/8英寸电焊网重量计算公式： 丝经× 丝经× 长 x 宽÷5 x 8÷2= kg

2英寸x4英寸电焊网重量计算公式：丝经× 丝经× 长 x 宽÷2x 0375= kg

1英寸x2英寸电焊网重量计算公式：丝经× 丝经× 长 x 宽÷2x 075= kg

2英寸x3英寸电焊网重量计算公式：丝经× 丝经× 长 x 宽÷2x 0415= kg

2英寸 x 2英寸电焊网重量计算公式：丝经× 丝经× 长 x 宽÷4= kg

3英寸 x 3英寸电焊网重量计算公式： 丝经× 丝经× 长 x 宽÷6= kg

4英寸x4英寸电焊网重量计算公式： 丝经× 丝经× 长 x 宽÷2x 025= kg

3英寸x4英寸电焊网重量计算公式： 丝经× 丝经× 长 x 宽÷2x 029= kg

电焊网卷径计算方法=丝径×长×255 之后开方





电焊网中英对照翻译



中文	英文
荷兰电焊网	Holland Electric Welded Wire Mesh
大型电焊网	Heavy Electric Welded Mesh
特种电焊网	Special Electric Welded Wire Mesh
不锈钢电焊网	Stainless Steel Electric Welded Mesh
电焊网片	Welded Wire Mesh Panel
涂塑电焊网	Coated Welded Wire Mesh
重型电焊网	Heavy Welded Wire Mesh
热镀电焊网	Hot Dipped Welded Wire Mesh
PVC涂塑电焊网	PVC Coated Welded Wire Mesh
铁丝电焊网	Iron Wire Welded Wire Mesh
镀锌电焊网	Galvanized Welded Wire Mesh
冷镀电焊网	Cold-plated Welded Wire Mesh
镀铬电焊网	Chrome-plated Welded Wire Mesh
热镀锌电焊网	Hot dip galvanized Welded Wire Mesh
电镀锌电焊网	Electro-galvanized Welded Wire Mesh
石油用网电焊网	Oil Mesh Welded Wire Mesh







☞ 特殊规格可按要求加工订做
