不锈钢冲孔网由不锈钢201、302、04、316、04L、316L制成，广泛用于矿山，过滤，医药，粮食筛选，室内隔音，消音，粮库通风，机械防护。

制做工艺：冲压而成。

种类：图案冲孔网、成型冲孔网、特厚冲孔网、特薄冲孔网、微孔冲孔网、线切冲孔网、激光冲孔网等。　

孔型：长方孔、方孔、菱形孔、圆孔、六角形孔、十字孔、三角孔、长圆孔、长腰孔、梅花孔、鱼鳞孔、图案孔、五角星形孔、不规则孔、起鼓孔等。

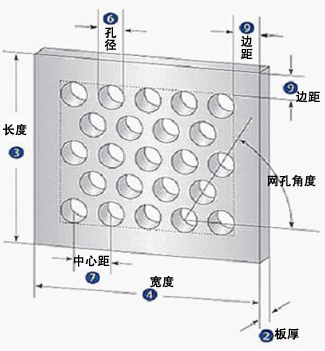

不锈钢冲孔网图示

1 材质 2 板厚 3 长度 4 宽度 5 孔形状（圆孔、长孔、方孔等） 6 孔径 7 中心距 8 间隔 9 边距 10 表面质量 11 网孔角度

特点：
1、其性能耐弯曲、抗老化、不易生锈，用途广泛。
2、网面平整、光滑、坚固耐用。
3、重量轻、防滑、美观大方，过滤性能好。



如何保养不锈钢冲孔板？



1、制品的保养
不锈钢冲孔板在作冲孔加工时，必须做表面不受加工损伤的保护。一般地，均在不锈钢板表面贴上塑胶等皮膜来作保护。制造厂商在将制品运出时，也有为配合用途而添加表面保护膜，这些皮膜很容易可以撕下来，而且制品表面也一定不会留糊状痕迹。在做最后制品捆装时，尽可能不撕保护皮膜，对于这些受保护的制品，在木制台架等柔软的台架上加工为最好。



2、现场的保养
当加工后的成品运往现场时，首先须作捆包。捆包一般均在工场实施，并依制品大小、形状、运送方法等不同，而实施厚纸板、塑胶板等的保护措施，亦有使用木架等的情形。在运送方面，一般使用卡车作直接运送，以便保证安装工程时间，并可防止制品处理上受到损伤。而且，在安装现场，亦须做安装完成后制品的保护，以及安装中污损防护。在现场受到损伤的原因，有从楼上掉下的落物、或电气熔接的火花等。总言之，依现场不同而有各种不同之损伤因素。因此大部分均使用塑胶膜等将外部的面、侧部等小心包好。

用途：
不锈钢冲孔网广泛用于空气隔音板，天花板装饰，机械设备防护罩，尘磨机筛、矿筛，厨房设备用品，粮库的通风网，足球场渗水滤网，各种装饰展台，环保垃圾桶、环保桌椅等。
用于食品机械、烘干筛板、装潢吸顶、仪器箱壳、音响喇叭、过滤吸音等各种设备。轻质凹凸圆孔网，用于平台、踏板，过滤器和各种过滤阀门等。
　

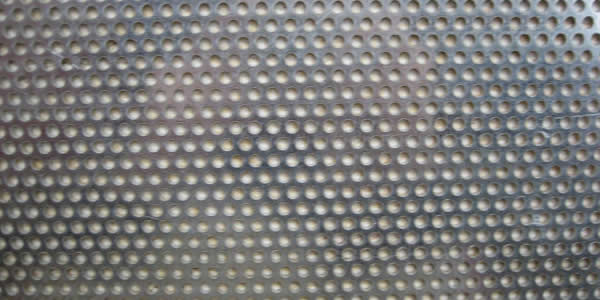

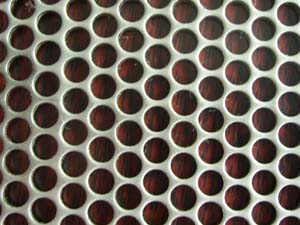

不锈钢冲孔网1	不锈钢冲孔网2
不锈钢冲孔网3	不锈钢冲孔网4



不锈钢冲孔网5

不锈钢冲孔网规格：

标准尺寸	孔	中间率	开孔率 %
30	.020"	.045"	20%
26	1/32"	1/16"	22%
26	.033"	.055" STRAIGHT	29%
24	3/64"	3/32"	23%
26	.050"	.066" STRAIGHT	52%
26	050"	5/64"	37%
22	1/16"	3/32"	40%
22,26	1/16"	7/64"	30%
20,18	1/16"	1/8"	23%
22,20	5/64	1/8"	35%
20,18,16	3/32	5/32"	33%
22	.117	5/32"	51%
26-11	1/8	3/16"	40%
20-16	5/32"	3/16"	63%
24-14	3/16"	1/4"	51%
18,11	3/16"	5/16"	33%
22-16	1/4"	5/16"	58%
20-14,11	1/4"	3/8"	40%
10	3/8"	1/2"	51%
18,16,11	3/8"	9/16"	40%
20,16,14,11	1/2"	11/16"	48%
11	3/4"	1"	51%

冲孔网的各种孔型展示

圆孔	圆方孔
六角孔	长圆孔
长方孔	菱形孔

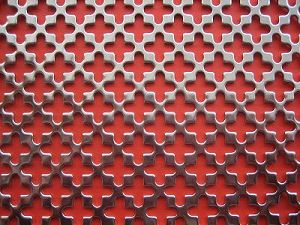

十字孔	组合孔

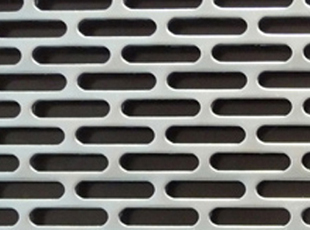

斜排长圆孔	圆孔组合孔

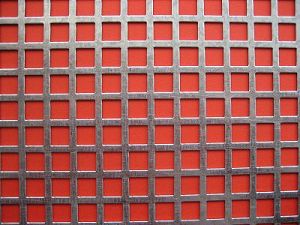

斜排长圆孔	正方孔
鱼鳞孔

冲孔网的模具设计

（1）要考虑凸模的强度；当存在纵向弯曲和变形危险时，要采取使凸模带有阶梯，变更凸模材料等措施，应考虑凸模的互换论尽量使其符合标准。
（2）在倾斜面上冲孔时，当倾斜度在15°以下时，凸模端部作成平面为宽；超过15°时，凸模端部应有剪切角性，应使之具有刚性，并有效地进行冷印。
（3）在可能范围内凹模要尽可能使用筒状凹模。
（4）高速冲孔时，由于存在热效应而产生间隙变化性，应使之具有刚性，并有效地进行冷印。
（5）批量生产时要有垫板。
（6）同时进行多多冲孔时，凸模要有阶梯差。
（7）厚板冲孔时，凸模上要有剪切角。
（8）为防止比现切屑现象，要预先采取相应措施。
（9）由于修整冲孔模冲头对刃口有困服，可卸下修整用的刃口或底座，并考虑操作时便于观察。
（10）在修整冲孔模上，具有深度极深的多冲孔凸模时，要在每个多冲孔凸模上对刃口后，才能整体利刃。
（11）如果孔位与制件的R部分、修整线或其他同类孔过近时，
（12）模具结构上省切屑堵塞的危险时，必须强制排出。
（13）凸模进入凹模的标准量为1~3mm。
（14）如对孔壁有严格的限制，对尺寸精度也有要求时，必须考虑进行光洁冲裁和超精密冲裁等特殊冲裁以及倍整加工。

冲孔网开孔率计算公式

开孔率指的是冲孔区与整张板之间的一个比例，常用百分比来表示。现在让我们用下面的规格来举例说明：

圆孔， 2MM孔径，60度错排，4MM中心距，外形尺寸1M X 2M。根据以上的信息及以下的公式，我们可以得出这种规格的冲孔网的开孔率为23%。也就是说冲掉的孔的面积之和为0.465平方米（1M X 2M X 23%）

开孔率计算公式：

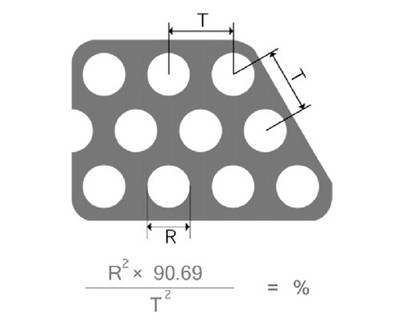

圆孔 60°错排

圆孔，直排

圆孔 45°错排

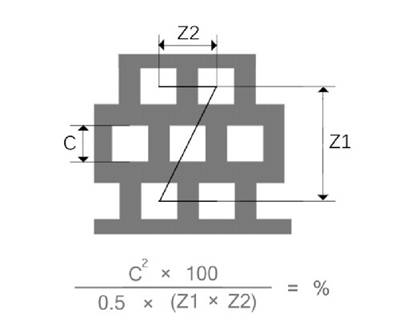

方孔，错排

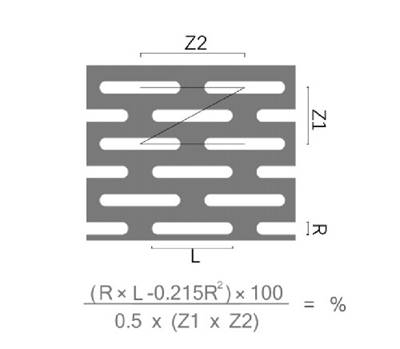

长圆孔，Z型错排

长圆孔，直排

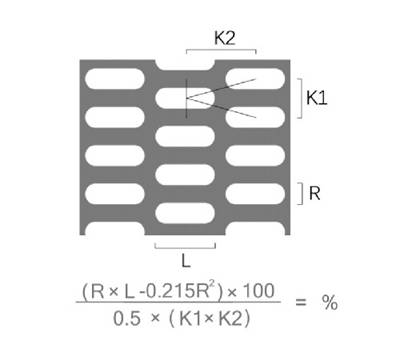

长圆孔，K型错排

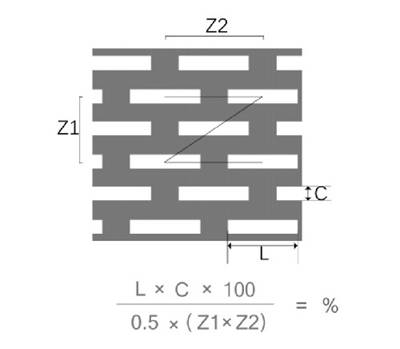

长方孔Z型，错排

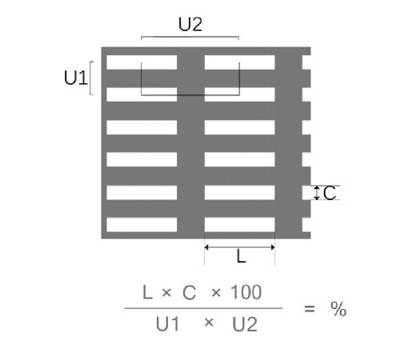

长方孔，直排

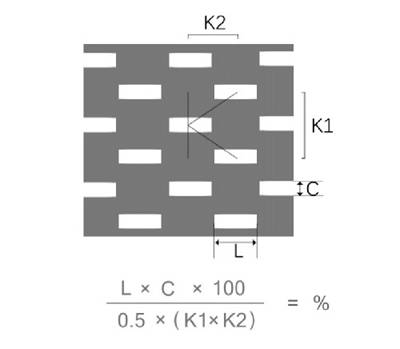

长方孔，K型错排

冲孔网应用

冲孔板是一种理想的、适合各种设计的装饰材料。它可以给于设计者充分的自由设计空间。

一、优点：
* 可按照需要冲出各种款式、大小的图案
* 在材料方面有多种可以选择，例如不锈钢、铁、铝、铝塑板等，另外厚度在10MM以下的都可以制作
* 表面处理方面也有很多的选择，例如镜光、沙光、拉丝、钛金、黑钛、表面花纹等
* 造型方面更是多样，可按照设计弯压成各种形状，自由度非常高

二、应用：
* 饰面：可在精品店或服装店面种扮演墙面或者分割面的角色，突出店面的设计风格
* 灯箱：可在店面的招牌上运用，装好灯具用冲孔板包住，就可形成具有特色的、醒目的店面招牌，吸引顾客
* 包柱：可在酒店大堂或是饭店的大堂用冲孔板包柱，比以往的纯金属包柱要显得更新颖更雅致
* 制品：不管是车站的候车室或是银行的营业厅，你都可以看到等候椅的存在。只要细心就能发现原来这些椅子的材料都用冲孔板弯压而成。

由以上的优点以及应用方面了解冲孔板，发现不管是从大发面的运用或是从小方面的制品，都能体现冲孔板是自由的金属装饰材料。

冲孔网生产工艺

* 模具
冲孔过程开始于精确的模具设计，我们相信模具的质量在很大程度上决定了产品的质量。因此在近几年来我们在这方面投入了大量的资金，使我们的制模能力显著提高。

* 冲孔
我们拥有先进的数控设备，可以冲制高质量的产品，日产量可达到2000㎡，可以冲制的板材厚度在0.1mm-25mm之间。

* 切割
从整卷的板切割成您需要的尺寸。

* 剪边
如果制作过程的板边超出了您要求的公差范围，我们娴熟的技术人员可以按您的要求帮您除去多余的边

* 整平
我们使用校平机可以把冲制过的变形的冲孔板恢复它的原始平整状态。板材厚度0.8mm-12mm的钢板都可以进行整平。

* 清洁
冲孔的工序要求使用润滑剂，但是我们也有一个除油的过程可以除去它表面的痕迹，使孔板显得洁净。

* 制作成型与深加工
除了客户预定，我们还可以为您提供一系列的后续加工，包括：整平、切割、贴标、包装、除油、去刺、成型、退火、喷漆、电镀、焊接、磨光、折弯、成卷等。

* 表面处理
冲孔、整平和切割等工序都会导致板材表面的不完整，但是这些不完整性在一般工业用品上都是可以被接受的。如果您有特殊要求，我们将会通过比如粉末喷涂或者喷漆，电镀锌，热镀锌，阳极氧化等附加措施加以预防。

冲孔网冷轧与热轧的区别

冷轧板冲孔网和热轧板冲孔网材质是两种不同的轧钢技术，顾名思义，冷轧就是在钢在常温情况下进行扎制，这种钢的硬度大。热轧就是钢在高温情况下扎制.

1、热轧板介绍
用连铸板坯或初轧板坯作原料，经步进式加热炉加热，高压水除鳞后进入粗轧机，粗轧料经切头、尾、再进入精轧机，实施计算机 控制轧制，终轧后即经过层流冷却（计算机控制冷却速率）和卷取机卷取、成为直发卷。直发卷的头、尾往往呈舌状及鱼尾状，厚度、 宽度精度较差，边部常存在浪形、折边、塔形等缺陷。其卷重较重、钢卷内径为760mm。将直发卷经切头、 切尾、切边及多道次的矫直、平整等精整线处理后，再切板或重卷，即成为：热轧钢板、平整热轧钢卷、纵切带等产品。热轧精整卷若经酸洗去除氧化皮并涂油后即成热轧酸洗板卷。该产品有局部替代冷轧板的趋向，价格适中，深受广大用户喜爱。

2、冷轧板介绍
用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退 火线。轧硬卷重一般在6~13.5吨，钢卷内径为610mm。

一般冷连轧板、卷均应经过连续退火（CAPL机组）或罩式炉退火消除冷作硬化及轧制应力，达到相应标准规定的力学性能指标。冷轧板冲孔网的表面质量、外观、尺寸精度均优于热轧板，且其产品厚度右轧薄至0.18mm左右，因此深受广大用户青睐。以冷轧钢卷为基板进行产品的深加工，成为高附加值产品。如电镀锌、热镀锌、耐指纹电镀锌、彩涂钢板卷及减振复合钢板、PVC 复膜钢板等，使这些产品具有美观、高抗腐蚀等优良品质，得到了广泛应用。冷轧钢卷经退火后必须进行精整，包括切头、尾、切边、矫平、平整、重卷、或纵剪切板等。冷轧板冲孔网广泛应用于汽车制造、家电 产品、仪表开关、建筑、办公家具等行业。

冲孔网在某些特定领域的叫法

冲孔网在某些特定领域针对特定用途有着比较固定的叫法：

比如应用于筛选过滤领域的一般叫做筛板；
应用于防尘领域的一般叫做防风网，挡风板， 防尘墙， 挡风墙， 防风墙等等；
冲孔网应用于石油领域的一个比较多的产品就是振动筛， 又称石油振动筛或泥浆网。

影响冲孔网的几大因素

* 板材选择
您在选用板材的时候最好要同时考虑到需求应用和产品成本这两个方面，比如说您想减少板材的厚度就只能通过使用价格稍高的合金做材质。板材的硬度和强度也直接决定着孔的大小和排列方式。并且您应该了解到通常使用的板材要比特殊的要求更为容易接受。我们可以为您提供的板材种类包括:不锈钢、碳钢、锌板、镀锌板、铝板、黄铜、铜、合板、纤维板、橡胶板、纸板、木板、铝镁合金板、镍板、纤维板、PVC板和各种各样的合成物。薄的板材更容易用于冲孔，而且价格也比较低廉。在符合最小孔径原理的前提下，合适的板材厚度更利于增加产品承受抗压强度的能力。板材一般都有一定的公差。我们可以冲制的板材厚度在0.1mm-25mm之间。板的规格一般 1000mm*2000mm，1000mm*N米卷板。

* 孔径
一般来说孔径应该大于或者等于板材的厚度即要符合最小孔径原理。您要求的孔径与板材的厚度越接近，则加工的难度越大，加工费也就越高。在某些材质中，孔径能够做到小于板材厚度。我们制作的孔径最小可以达到0.08mm。

* 孔间距
中心距是一个孔的中心到另外一个与它相临近的最近的一个孔的中心之间的距离。中心距是用来表示孔的间隔的一种方式，另外一种就是开孔率。这两种表示方式的实质意义是一样的。

* 开孔率
开孔率是指孔的面积占板的总面积的比率，它可以用百分比来表示。您必须注意冲孔设备的压力能够导致板材的变形，而且是开孔率越大，板材的变形也就越明显，尤其是四个角没有留边的情况。这种变形能够通过我们车间一种特殊机器的加工而被整平，因此对于整平的特殊要求您也需要认真考虑后向我们提出。

* 留边
留边是指板材边缘的不冲孔区域。典型的孔板是长边需要留边。如果您有特殊的要求，您需要给我们提供四个边的尺寸。由于制作生产的原因可能会影响边缘。如果与您的要求不合适，我们会在征得您的同意下提供相类似的产品。

* 排列
我们能够加工出各种各样高难度的孔型和图案。尽管有特殊要求的孔型和图案需要一定的额外加工费，但是对于一般的孔型我们的价格是相当合理的。

60°错排：以其天然的高强度和宽泛的开孔率以及引人注目的外观成为最受欢迎的一种选择.

45°错排:和前者相比,45°梅花排列给人们提供了另外的一种选择。

直排:有各种各样的孔和开孔率，但它是圆孔系列中抗压性最差的一种。

方孔:方孔相对于圆孔给人们提供了更大的开孔率，但是抗压性比较低。因此更适合用于对产品的可视性要求较高的场所。所以它广泛的被用于商店的装饰台和机器的防护罩。

长圆孔:错排的长圆孔主要用于固体的筛选。

长圆孔（直排）:主要应用于震动筛和过滤。

六边形孔:可以最大程度的提高开孔率。

如何询价冲孔网？

请把您需求订购的冲孔网在以下几个方面的技能材料和参数， 供应给我们，则我们就能为您供应精确的报价。

1、冲孔网的材质
常用材质有：不锈钢板、铁板、铝板、镀锌板、彩涂板、铜板、塑铝板等。

2、冲孔网的尺寸
包含长度、宽度、厚度。

3、冲孔网的孔型、孔径、孔的中间距和孔的陈列
常用孔型有：圆孔、方孔、长腰孔、三角孔、菱形孔等；异型孔如：百叶孔、鳄鱼嘴孔（齿型防滑孔）、凹凸孔、指甲孔（鱼鳞孔）、十字形孔等。

4、冲孔网的留白边
常用冲孔网板的留边约10mm左右。也可以依据您要求的尺寸留边。

5、冲孔网的数目

6、图纸或实样
若您有图纸（平面图纸、电子图纸都可以）或实样，请供应给我们，如此能更便利、更精确的给您报价。
