石笼网是金属丝编织的六角形网制成的网箱，使用的金属丝线径是根据六角形的大小而不同。如果是金属镀层的六角形，则使用丝径为2.0mm到4.0mm的金属丝，如果是PVC包覆的编织六角网，则使用外径为3.0mm到4.5mm的PVC金属丝。外框边缘的丝则使用比六角网丝粗一号的丝。箱型石笼网由大规格六角网联结而成，施工中只需将石块装入笼中封口即可。

石笼网



材质： 低碳钢丝、镀锌丝



表面处理：热镀锌、镀锌铝合金、PVC等



常用规格：2m x 1m x 1m, 3m x 1m x 1m, 4m x 1m x 1m, 2m x 1m x 0.5m, 4m x 1m x 0.5m



特性：
* 施工简便，不需特殊技术。
* 有很强的抵御自然破坏及耐腐蚀和抗恶劣气候影响的能力。
* 经济。只需将石头装入笼子封口即可。
* 可以承受大范围的变形，而仍不坍塌。
* 具有良好的渗透性，可防止由流体静力造成的损害。
* 节约运输费用。可将其折叠起来运输，在工地上装配。
* 笼子石头缝隙间的淤泥有利于植物生产，可与周围自然环境熔为一体。



用途：
* 岩崩防护
* 防止水水土流失
* 大桥保护
* 固土结构
* 海滨防御工程
* 港口工程
* 挡土墙
* 道路防护
* 控制和引导河流及洪水
* 泄洪坝和导流坝

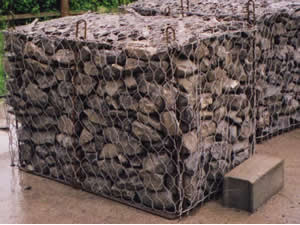

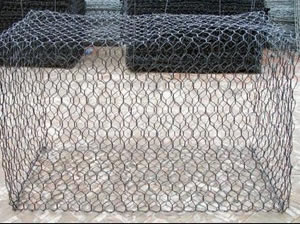

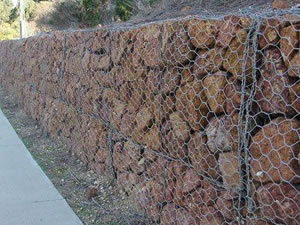

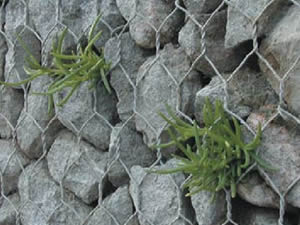

石笼网1	石笼网2
石笼网3	石笼网4



石笼网5

技术参数：

网孔尺寸 (mm)	线径 (金属线) (mm)	线径(PVC金属线/内径/外径) (mm)	最大宽幅 (m)
60X80	φ2.0-2.8	φ2.0/3.0-2.8/3.8	4.3
80X100	φ2.2-3.2	φ2.2/3.2-3.0/4.0	4.3
80X120	φ2.2-3.2	φ2.2/3.2-3.0/4.0	4.3
100X120	φ2.4-3.5	φ2.4/3.4-3.2/4.2	4.3
100X150	φ2.4-3.5	φ2.4/3.4-3.2/4.2	4.3
120X150	φ2.7-4.0	φ2.7/3.7-3.5/4.5	4.3
注：涂塑石笼网丝径最大可达4.0mm，边丝最大4.5mm



石笼网的优势



    石笼网由高抗腐蚀、高强度、具有延展性的低碳钢丝或者包覆PVC的以上钢丝使用机械编织而成，使用该网制作而成的箱型结构就是石笼。根据ASTM和EN标准，所使用的低碳钢丝直径根据工程设计要求而不同。一般介于2.0-4.0mm之间，石笼网钢丝的抗拉强度不少于38kg/m2，金属镀层重量一般高于245g/m2，石笼网片的边缘线直径一般要大于网线直径。其双线绞合部分的长度不得小于50mm，以保证绞合部分钢丝的金属镀层和PVC镀层不受破坏。 该结构可用于边坡支护、基坑支护、山体岩面挂网喷浆、边坡植生（绿化）、铁路高速公路隔离护拦网，它还能制成箱笼、网垫，用于江河、堤坝及海塘的防冲刷保护以及水库、河流截流用网箱。

    河流最严重的灾害是水流冲刷河岸使其破坏，引发的洪水泛滥，导致生命财产遭受大量损失和大量水土流失。因此在处理上述问题时，石笼生态格网结构的应用成为最佳的解决方案之一，它能使河床河岸得到永久性保护。石笼生态格网的优势包含：柔性的结构能适应边坡的变动而不被破坏，比刚性结构具备更好的安全稳定性；抗冲刷能力较强，能承受最大的水流速度可达6m／s； 该结构本质上都具有透水性，对地下水的自然作用及过滤作用具有较强的包容性，水中的悬移物和淤泥得以沉淀于填石缝中，从而有利于自然植物的生长，逐步恢复原有的生态环境。

石笼网是使填石固定就位的铁丝或聚合物丝的网格式制作物。铁丝笼是由铁丝编织的网格或是焊接而成的结构物。这两种结构可以是电镀的，编织的铁丝箱可另外涂上PVC。用抗风化的坚硬石块作填料，它在石箱或石笼沉排中不会因磨蚀而很快破碎。装有不同类型的块石的石笼有不同的特性。多角的块石能相互很好地联锁在一起，用其填装的石笼不易变形。



石笼网的设计



 一、石笼网箱设计理念
    环保理念:石笼网网箱，内装石子，有一定的空隙，这样在网箱的表面或者空隙中，抛撒尘土 ，这样给植物提供了有利的生长条件，配以适当的种子，就可以绿化了。
    坚固理念:石笼网的原料铁丝是直径2.7毫米的钢丝，并且是高镀锌量的钢丝。这样抗拉力大，并且耐腐蚀。

    施工方便:由于石笼网箱，已经在工厂折叠成了网笼，在施工现场，只需组装，放入石子。

    成本低:所用物料，是就地取材的石块，不用设计排水孔等设施。



二、石笼网在各个方向的设计要点
    堤坡防护石笼网箱使用在堤坡防护中，网箱可以有效的阻止土壤流失和防止河水冲刷河堤，并且表层能够提供植物生长所需的条件。在选择合适的护坡方案时，应该想到土壤性质、坡度、外加负载、流水的冲击力量、裁片大小等等因素。 渠道衬砌使用石笼网护垫，可以让设计人员测量渠道地基和堤岸的粗糙值，以便增强其稳定能力，促进植物生长，减少渠水渗透，最重要的是能够防止渠道中土壤的冲刷。石笼网和石笼网护垫一般直接放在已挖好的地基上，即使预先没有准备，也能够保证石笼网护垫的稳定。桥梁保护设计。石笼网箱在保护桥墩中，应该考虑桥墩之间的距离及周围环境，以便于选择网箱的尺寸。

    石笼网箱可以承受不同的压力，根据地表装置来安装。同时他们具有足够的承受石料的重量和其他置于他们之上的石笼网和护垫的重量。他们还经得起雨水的冲蚀，仍保持结构的完整性。石笼网箱的防护工程的防冲系数是一般抛石防护工程的防冲系数的2倍，石笼网垫中的石块即使发生移动，此时变形的护垫结构将调整，达到新的平衡，而整体不会遭到破坏，从而与保护岸坡土壤不遭破坏。

三、石笼网箱的施工
    1. 石笼网网箱的安装比较简单，首先在我厂内裁剪折叠成网笼，然后压缩、捆扎，运输到施工现场。
    2. 施工人员，首先将网箱的侧面和隔板支起，确保各片在准确的位置，绑扎石笼的四个角，然后捆扎网笼的7个边，绑扎可以采用绑扎丝或者金属环扣。
    3. 用绑扎丝或者金属环扣将隔片和网身进行连接。
    4. 然后装入石块，再和相邻的石笼网箱连接。



如何安装石笼网



    1、将石笼网错缝摆设就位，避免出现纵向贯通缝。

    2、将石笼网四边立起，用绑线将相邻边沿锁紧，绑锁时，将绑线围绕两条重合的框线（缝合边棱时）或框线与网笼的双扭结边（缝合格栅时）螺旋状扭紧，避免重镀锌损伤，螺距不大于50 mm。

    3、当在已完成的底层网上面安装石笼网时，应用绑线沿新装石笼网下部边框将其固定在底层的石笼网上，同一层相邻的石笼网也应用绑线相互系牢，使石笼网连成一体。

    4、在某单元工程的同一水平层施工时，应将石笼网全部就位后才开始填充卵石，为了防止石笼网变形，相邻两个石笼网（包括同一石笼网的相邻格室）的填石高差不应大于35 cm。

    5、石笼网安装前，应适当修整岸坡及地面，并尽可能保持岸坡原有形状，但不应有明显的隆起和凹陷。

    6、填充的卵石在河漫滩上选取，其抗压强度应满足设计要求，卵石粒径应在8～20 cm 之间，并要求大小搭配合理以达到设计要求的空隙度和保证石笼网的直线外形。

    7、在石笼网内填卵石时，外露面应用粒径不小于10 cm 的卵石，并用人工摆砌平整，以获得美观的表面和防止水流将卵石从网目冲走。应保证超填石料2. 5～3 cm 高，以便为沉陷留有余地、

    8、石笼网内填满石料后即将顶盖盖下，然后用绑线将两条重合的框线螺旋状扭紧，螺距不应大于50 mm。

    9、在砌筑好的石笼网上铺填10～15 cm的腐植土，以便植被生长。

    注意:石笼网的施工主要是立架、装料、砌平、封口等。









石笼网测试和组装要求



    1、所有钢丝（包括制造格宾网片、绑扎丝）的抗拉强度不小于515MPa。
    2、伸长率：试验样品至少30cm长，伸长率不小于12%。
    3、镀锌钢丝的尺寸误差和镀锌量要求。
    4、锌层附着要求：当镀锌钢丝环绕4倍于钢丝直径的圆棒6周后，用手指磨擦时镀锌层没有剥落、断裂现象。 外包树脂膜（ PVC）：
   （1）抗拉强度不小于2016MPa。
   （2）伸长率不小于200%。

石笼网片：
    1、抗拉强度不小于4213kN /m。
    2、抗冲剪强度不小于2316kN /m。
    3、边丝连接强度不小于1715kN /m。

石笼网的组装：
    1、石笼单元是成套运至工程现场的，施工人员首先将各片直立，确保各片在准确的位置。
    2、绑扎石笼的四个角点，绑扎可以采用绑扎丝或者金属环扣。
    3、用绑扎丝或者金属环扣将隔片和网身进行连接。





石笼网典型用途



1、堤坡防护
    石笼网箱使用在堤坡防护中，网箱可以有效的阻止土壤流失和防止河水冲刷河堤，并且表层能够提供植物生长所需的条件。设计师在选择合适的护坡方案时，应该想到土壤性质、坡度、外加负载、流水的冲击力量、裁片大小等等因素。

    石笼网箱的防护工程的防冲系数是一般抛石防护工程的防冲系数的2倍，石笼网垫中的石块即使发生移动，此时变形的护垫结构将调整，达到新的平衡，而整体不会遭到破坏，从而与保护岸坡土壤不遭破坏。石笼网箱可以承受不同的压力，根据地表装置来安装。同时他们具有足够的承受石料的重量和其他置于他们之上的石笼网和护垫的重量。他们还经得起雨水的冲蚀，仍保持结构的完整性。



2、渠道衬砌
    使用石笼网护垫，可以让设计人员测量渠道地基和堤岸的粗糙值，以便增强其稳定能力，促进植物生长，减少渠水渗透，最重要的是能够防止渠道中土壤的冲刷。石笼网和石笼网护垫一般直接放在已挖好的地基上，即使预先没有准备，也能够保证石笼网护垫的稳定。桥梁保护设计。石笼网箱在保护桥墩中，应该考虑桥墩之间的距离及周围环境，以便于选择网箱的尺寸。

3、大型水利工程
    在大型水利工程中，选择的石料要坚固耐用、有一定密度、直径在4英寸-8英寸。大块石料比圆形粗劣的容易装。装入的石料应尽量减少料间空隙。外露面宜用较大体积的石料以免从孔中流出，用细石添缝密实，再继续装料。石料应符合一定标准，浮动为+/-5%。水利工程中应该特别注意保护PVC涂层，以免减少石笼网的抗盐碱和抗腐蚀能力。石笼网具有灵活性和渗透性。

    由于构成蜂巢格网防护体的钢丝具有一定的抗拉强度，不易被拉断，填充料之间又充满了空隙，具有一定的适应变形能力。当地基情况发生变化时，如发生不均匀沉降、地震等，箱体内填充料受网笼的约束不会跑到箱笼外面，而会自行调整形成新的平衡；又因箱笼系柔性结构，因此，防护工程表面可能会发生小的变异，但不会发生裂缝、网箱被拉断从而造成防护体被破坏的想象。

    网篮中石料间的空隙，提供了充足的流水区域，减少流体静压力，不需要特殊排水装置和易裂缝的混凝土装置。在风浪大的地方做防护工程，石料间存在孔隙，使风浪打在网垫上时，风浪的作用被大幅化解，风浪退时，产生的真空吸力也被破坏，能有效的达到防护的效果。六角网的石笼网箱造价低于混凝土浇筑的成本，低于或者接近浆砌块石阶，特别是在土质基础较差的地段修建防护工程。使用六角网石笼网结构，可以免去地基处理的麻烦。



4、挡土墙

    石笼网箱挡土墙是网箱之上码砌网箱，由于石笼网箱挡土墙的重量逐步增加，同时尚未填补的空间将会减少。当在软土地基上安装时，可以安装多一些，以加强防护作用。挡土墙实际施工中应将地基夯实，挡土墙中的填料可为建筑中的废石料或者混凝土等。装填时大块石料应该置于边缘，然后用细致填料密实，防止细小填料流出。
